A325 u odnosu na A490 teške šesterokutne konstrukcijske vijke: vlačna čvrstoća u odnosu na osjetljivost na urez – kako ovaj kompromis utječe na tip ležaja u odnosu na spojeve koji su kritični za klizanje?
Izbor između ASTM A325 (sada stupanj A325 pod F3125) i ASTM A490 (razred A490 pod F3125) teški šesterokutni konstrukcijski vijci je jedna od najkritičnijih odluka u projektiranju čelične konstrukcije. Dok A490 nudi znatno veću vlačnu čvrstoću, ova čvrstoća dolazi s povećanom osjetljivošću na zareze i većim rizikom od krhkog loma. Ovaj temeljni kompromis izravno određuje prikladnost svakog razreda vijka za spojeve tipa ležaja u odnosu na spojeve koji su kritični zbog klizanja. Ovaj članak pruža sveobuhvatnu usporedbu i praktični okvir za odlučivanje.
1. Usporedba osnovnih svojstava: A325 naspram A490
Sljedeća tablica predstavlja ključne mehaničke razlike i razlike u primjeni između dvaju strukturnih razreda vijaka, izvedene iz specifikacija ASTM F3125.
| Parametar svojstva | ASTM A325 (F3125 stupanj A325) | ASTM A490 (F3125 stupanj A490) |
|---|---|---|
| Minimalna vlačna čvrstoća | 120 ksi (≈ 827 MPa) | 150 ksi (≈ 1034 MPa) |
| Maksimalna vlačna čvrstoća | Nije navedeno (minimalno 120 ksi) | 173 ksi (za ograničenje lomljivosti) |
| Tvrdoća jezgre (HRC) | Nije posebno ograničeno (obično C24–C35) | C33–C38 (stroža kontrola) |
| Osjetljivost zareza | Umjereno – manje osjetljiv na krti lom | Visoka – osjetljivija na naponsku koroziju i vodikovo pucanje |
| Vruće pocinčavanje | Dopušteno (uobičajeno) | Zabranjeno (opasnost od vodikove krtosti i žarenja) |
| Test rotacijskog kapaciteta | Potreban za pocinčane sklopove | Potreban za sve sklopove (s gornjim granicama napetosti) |
| Ispitivanje bez razaranja | Obično nije potrebno | Potrebna je inspekcija magnetskih čestica |
2. Vrste spojeva i primjenjivost vijaka
Izbor između ležajnog tipa i veza kritičnih za klizanje ovisi o strukturnim zahtjevima za toleranciju na klizanje, otpornost na zamor i kontrolu deformacije.
- Veza tipa ležaja: U ovom dizajnu, vijak je zategnut do "pripijenog" stanja (ili potpuno prednapet), a posmična sila se primarno prenosi preko posmične čvrstoće osovine vijka i nosivosti povezanih ploča na stijenke otvora. Očekuje se određeno klizanje prije nego što osovina vijka dodirne stijenku rupe. Ovaj dizajn omogućuje niže troškove ugradnje, ali rezultira većom deformacijom i ne preporučuje se za spojeve koji su podložni preokretu opterećenja ili zamoru.
- Veza kritična za proklizavanje: U ovom dizajnu, vijak je potpuno prednapet do visoke razine (70% minimalne vlačne čvrstoće), stvarajući veliku silu stezanja koja stvara trenje između spojenih površina. Smična sila se prenosi kroz ovo trenje, a klizanje nije dopušteno pod radnim opterećenjem. Ovaj dizajn pruža veću krutost, bolju otpornost na zamor i potreban je za spojeve s prevelikim rupama ili otvorima s prorezima, ili gdje bi klizanje bilo štetno za konstrukcijske performanse.
Donja tablica sažima primjenjivost svakog razreda vijaka na ove vrste spojeva.
| Vrsta veze | ASTM A325 Prikladnost | ASTM A490 Prikladnost | Ključno razmatranje |
|---|---|---|---|
| Vrsta ležaja (pripijeno čvrsto) | Da – naširoko korišten | Da – ali se rijetko koristi zbog cijene i rizika od lomljivosti | A325 je poželjan za troškovno učinkovite spojeve ležaja |
| Vrsta ležaja (prednapeto) | Da – uobičajeno | Da – uz pažljivu kontrolu kvalitete | A490 zahtijeva ispitivanje kapaciteta rotacije i MPI |
| Kritično klizanje (frikcijski tip) | Da – standardno za većinu aplikacija | Da – za ekstremno visoke zahtjeve opterećenja | Veće predopterećenje A490 osigurava veću otpornost na klizanje |
3. Kompromis između snage i osjetljivosti na usjek: Utjecaj na prikladnost veze
Glavni kompromis između vlačne čvrstoće i osjetljivosti zareza ima izravne implikacije na dizajn veze.
- Za spojeve tipa ležaja: Ovi spojevi dopuštaju klizanje i oslanjaju se na posmični kapacitet vijka i čvrstoću ležaja. Budući da vijak nije podvrgnut istoj razini koncentracije cikličkog naprezanja kao u spojevima koji su kritični za klizanje, veća vlačna čvrstoća A490 može biti korisna u otpornosti na smična i nosiva opterećenja. Međutim, veća osjetljivost ureza A490 znači da svako oštećenje navoja, površinski defekti ili neusklađenost mogu lakše dovesti do krhkog loma. Stoga, iako se A490 može koristiti u spojevima ležaja, mnoge specifikacije preporučuju upotrebu A325 gdje god je to moguće zbog većeg rizika od krhkog loma A490.
- Za spojeve kritične za proklizavanje: Ovi spojevi zahtijevaju veliku silu stezanja za stvaranje trenja, koje je izravno proporcionalno predopterećenju vijka. Vijci A490, sa svojom većom vlačnom čvrstoćom, mogu se zategnuti na veće predopterećenje, pružajući veću otpornost na klizanje za isti promjer vijka. Međutim, visoko predopterećenje u kombinaciji s visokom tvrdoćom A490 čini vijak osjetljivijim na pucanje od korozije i vodikovu krtost. Zbog toga uporaba A490 u spojevima kritičnim zbog klizanja zahtijeva strogu kontrolu kvalitete, uključujući ispitivanje rotacijskog kapaciteta i inspekciju magnetskih čestica (MPI) za otkrivanje površinskih nedostataka. Osim toga, vijci A490 ne mogu se vruće pocinčati, što ograničava njihovu upotrebu u korozivnim okruženjima gdje se preferiraju pocinčani vijci A325.
4. Praktični okvir za odlučivanje
Na temelju analize kompromisa, preporučuju se sljedeće smjernice za odabir:
- Radije A325 kada: (1) Spoj je standardni ležajni spoj ili spoj kritičan prema klizanju s zahtjevima umjerenog opterećenja; (2) Za zaštitu od korozije potrebno je vruće pocinčavanje; (3) Spoj je podložan dinamičkom ili zamornom opterećenju gdje je osjetljivost na zarez primarna briga; (4) Cijena i dostupnost ključni su čimbenici.
- Razmotrite A490 kada: (1) Veza zahtijeva značajno veću otpornost na smicanje ili klizanje nego što može pružiti A325; (2) Spoj je izložen ekstremno velikim statičkim opterećenjima i nije u korozivnom okruženju; (3) Izvođač može osigurati potrebnu kontrolu kvalitete (MPI, ispitivanje kapaciteta rotacije); (4) Dizajn je temeljito procijenjen na rizik od krhkog loma.
5. Proizvodnja i perspektiva kvalitete
Postizanje dosljednih mehaničkih svojstava za konstrukcijske vijke zahtijeva preciznu kontrolu kemije materijala, toplinske obrade i ispitivanja. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) obiteljsko je poduzeće pod SEA Monies Metal Co., Ltd., koje nasljeđuje 20 godina obiteljskog iskustva i kvalitetnog naslijeđa u proizvodnji metala. Oslanjajući se na snažne proizvodne kapacitete Shengzhao Metala i prednosti opskrbnog lanca, specijalizirani smo za istraživanje i razvoj, proizvodnju i globalnu prodaju visokokvalitetnih metalnih proizvoda. Pridržavajući se obiteljske težnje za preciznošću, rigoroznim radnim stavom i dugoročnom predanošću, isporučujemo stabilne i pouzdane proizvode i usluge kupcima diljem svijeta.
Iskorištavanjem tvorničkih robusnih istraživačko-razvojnih i proizvodnih mogućnosti, specijalizirani smo za zakovice visoke čvrstoće, vijke, matice, podloške, igle, vijke i razne nestandardne prilagođene dijelove. Naš asortiman proizvoda pokriva materijale uključujući nehrđajući čelik, legirani čelik, legure aluminija, bakar i posebne legure, koristeći postupke kao što su hladno kovanje, vruće kovanje i CNC obrada. Naši proizvodi se izvoze u više od 25 zemalja, opslužujući više od 200 klijenata.
Chance & Union je predan besprijekornom povezivanju "Proizvedeno u Kini" s međunarodnim tržištem, pružajući globalnim kupcima sveobuhvatna rješenja za pričvršćivanje od istraživanja i razvoja do masovne proizvodnje putem profesionalne tehnologije i iznimne kvalitete. Za primjene konstrukcijskih vijaka isporučujemo spojne elemente razreda A325 i A490 s potpunim certifikatima o ispitivanju materijala i, za A490, potrebna izvješća o inspekciji magnetskih čestica.
6. Često postavljana pitanja (FAQ)
- P1: Mogu li se vijci A325 i A490 koristiti naizmjenično u strukturnoj vezi?
O: Ne. Imaju različite vlačne čvrstoće, tvrdoću i osjetljivost na krti lom. Njihova zamjena bez ponovnog projektiranja veze može dovesti do neodgovarajuće snage ili neočekivanog kvara. Vijci A490 imaju veće zahtjeve za prednaprezanje i strože postupke kontrole kvalitete. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) preporučuje savjetovanje s građevinskim inženjerom prije zamjene razreda vijaka. - P2: Zašto vijci A490 nisu vruće pocinčani?
O: Vijci A490 ne mogu se vruće pocinčati iz dva razloga: (1) temperatura kupke rastaljenog cinka premašuje temperaturu kaljenja vijka, što može dovesti do žarenja vijka i smanjenja njegove čvrstoće; (2) postupak luženja koji se koristi prije pocinčavanja unosi atomski vodik u čelik, što može uzrokovati vodikovu krtost—mehanizam odgođenog kvara koji je posebno opasan kod vijaka visoke čvrstoće. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) nudi A325 pocinčane konstrukcijske vijke kao alternativu otpornu na koroziju. - P3: Koja je oznaka X i N za konstrukcijske vijke i kako se ona odnosi na vrstu veze?
O: Oznaka X označava da su navoji isključeni iz ravnine smicanja (drška vijka je u ravnini smicanja), što osigurava veći kapacitet smicanja. Oznaka N označava da niti mogu biti uključene u ravninu smicanja. Ova je razlika kritična za spojeve tipa ležaja, gdje posmična čvrstoća ovisi o tome prolazi li opterećenje kroz puni promjer drške ili smanjeni promjer korijena navoja. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) može isporučiti konstrukcijske vijke s specificiranim duljinama navoja koji zadovoljavaju zahtjeve X ili N.

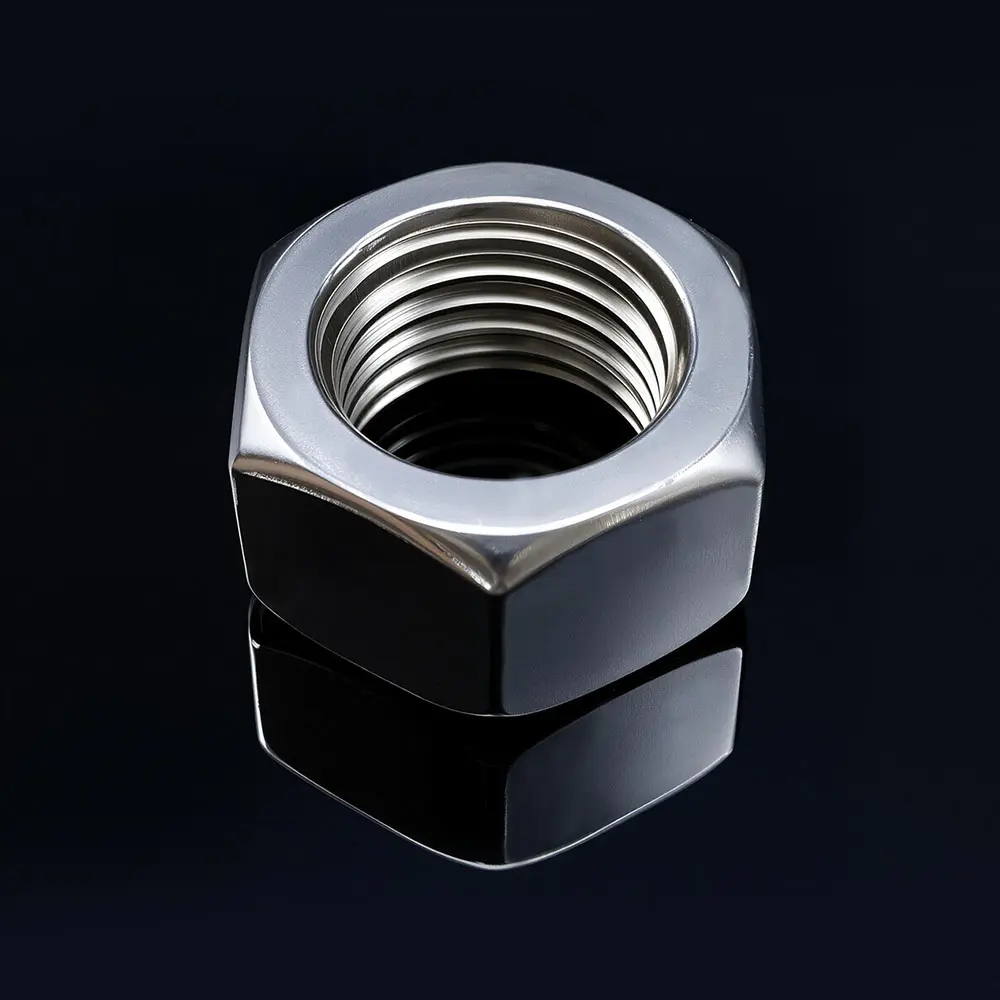

Prikupljanje šesterokutnih matica od nehrđajućeg čelika A2-70 i A4-80: Pregrijavanje visoke duktilnosti ili brze instalacije?
Fenomen skupljanja navoja (također poznat kao žuljenje ili hladno zavarivanje) uporan je i skup problem tijekom ugradnje spojnih elemenata od austenitnog nehrđajućeg čelika, posebno A2-70 (304) i A4-80 (316) šesterokutnih matica. Gallering je karakteriziran zapinjanjem navoja—materijal se trga i zavaruje zajedno, često čineći maticu ili vijak neupotrebljivima. Dva najčešće navedena uzročna mehanizma su inherentna visoka duktilnost austenitnih nehrđajućih čelika i lokalno pregrijavanje uzrokovano alatima za ugradnju velike brzine (npr. udarni ključevi). Ovaj članak secira fiziku svakog mehanizma, pruža usporedne podatke i nudi praktične strategije ublažavanja.
1. Usporedba mehanizma: visoka duktilnost u odnosu na lokalizirano pregrijavanje
Sljedeća tablica uspoređuje dva primarna mehanizma koji doprinose prikupljanju niti šesterokutne matice od nehrđajućeg čelika .
| Parametar | Visoka duktilnost (austenitna struktura) | Lokalizirano pregrijavanje (instalacija velikom brzinom) |
|---|---|---|
| Fizički mehanizam | Austenitni nehrđajući čelici imaju visoku stopu otvrdnjavanja i nemaju zaštitni oksidni sloj koji se stvara na ugljičnim čelicima. Pod kliznim kontaktom, zaštitni oksidni film se otkida, dopuštajući golim metalnim površinama da se dodiruju i zavaruju pod pritiskom. | Električni alati velike brzine (udarni ključevi ili odvijači s velikim brojem okretaja) stvaraju toplinu uslijed trenja na sučelju navoja. Toplina omekšava površinski sloj, povećavajući koeficijent trenja i pospješujući trošenje ljepila—ubrzavajući proces skupljanja. |
| Primarni dokazi | Nagrizanje se javlja iu instalacijama na ručni i na električni pogon, ali su učestalost i ozbiljnost znatno veće kada se koriste električni alati. Površinski očvrsli sloj od austenitnog nehrđajućeg čelika je posebno sklon habanju zbog svoje visoke smične čvrstoće i nedostatka zaštitnog mazivog filma. | Studije pokazuju da s povećanjem brzine instalacije raste i temperatura površine. Korištenje udarnog ključa može generirati temperature koje prelaze temperaturu rekristalizacije materijala, drastično povećavajući vjerojatnost nagrizanja. Korištenje alata niske brzine ili ručnih alata značajno smanjuje pojavu habanja. |
| Čimbenici utjecaja | Završna obrada površine navoja, kut navoja, materijal matice i prisutnost maziva. Glatke površine i upotreba maziva smanjuju sklonost hladnom zavarivanju. | Brzina ugradnje, unos zakretnog momenta i upotreba udarnih alata. Veća predopterećenja također povećavaju sile trenja, povećavajući rizik od pregrijavanja. |
| Strategija ublažavanja | Odaberite matice s drugačijim materijalom ili završnom obradom (npr. nitronic ili presvučeni nehrđajući čelici) ili osigurajte čiste i podmazane navoje. Upotreba spojeva protiv zapinjanja vrlo je učinkovita. | Koristite alate za ugradnju male brzine (ručne alate ili bušilice s promjenjivom brzinom pri niskom broju okretaja). Izbjegavajte udarne ključeve za kritične sklopove. Ostavite spoj da se ohladi između prolaza zatezanja. |
2. Analiza mehanizma: Koji mehanizam dominira?
Detaljna analiza dostupnih dokaza otkriva da su oba mehanizma faktori koji doprinose, ali njihova relativna važnost nije jednaka.
- Visoka duktilnost je primarni uzrok: Austenitni nehrđajući čelici (razine A2 i A4) sami su skloni habanju jer im nedostaje zaštitni površinski oksidni sloj na koji se ugljični čelici oslanjaju za podmazivanje. Kada se površine navoja pritisnu jedna uz drugu pod opterećenjem, oksidni film se razgrađuje, a visoka posmična čvrstoća austenitne strukture uzrokuje mikroskopsko zavarivanje neravnina. Ovo je temeljno svojstvo materijala—ono objašnjava zašto dolazi do habanja čak i kod ručno zategnutih sklopova.
- Pregrijavanje velikom brzinom glavni je akcelerator: Iako je duktilnost materijala temeljni uzrok, upotreba brzih električnih alata dramatično povećava učestalost i ozbiljnost nagrizanja. Toplina trenja koju stvara udarni ključ može premašiti temperaturu rekristalizacije austenitnog nehrđajućeg čelika (približno 450–600°C), omekšavajući površinske slojeve i potičući trošenje ljepila. Studije pokazuju da instalacije koje koriste udarne ključeve mogu imati stopu incidencije habanja 10-15 puta veću od ručno zategnutih sklopova.
- Sinergijski učinak: Ova dva mehanizma nisu neovisna. Visoka duktilnost materijala čini ga osjetljivim na toplinu trenja koju stvaraju alati velike brzine. Toplina, zauzvrat, smanjuje čvrstoću materijala i povećava koeficijent trenja, stvarajući pozitivnu povratnu spregu koja ubrzava trganje. Ovaj kombinirani učinak je razlog zašto je nagrizanje često ozbiljnije u instalacijama velike brzine nego u sporim.
3. Kvantitativni utjecaj brzine instalacije
Sljedeća tablica daje usporednu analizu učestalosti nagrizanja na temelju brzine ugradnje i vrste alata.
| Metoda instalacije | Tipični RPM | Učestalost draženja (relativna) | Preporučeno |
|---|---|---|---|
| Ručni alat (moment ključ) | ~5–10 okretaja u minuti | 1x (osnovna linija) | Da – poželjno za kritične sklopove |
| Bušilica s promjenjivom brzinom (mala brzina) | ~200–400 okretaja u minuti | 3–5x | Da – ako je podmazan i kontroliran |
| Bušilica s promjenjivom brzinom (velika brzina) | ~800–1500 okretaja u minuti | 8–12x | Ne preporučuje se za pričvršćivače od nehrđajućeg čelika |
| Udarni ključ | Promjenjiv (visoki vršni moment) | 15–20x | Strogo se ne preporučuje za matice A2/A4 |
4. Praktične smjernice za ublažavanje ozljeda
S obzirom na kombinirani učinak duktilnosti materijala i brzine ugradnje, preporučuju se sljedeće smjernice za ugradnju na terenu:
- Uvijek koristite lubrikant: Nanesite visokokvalitetnu smjesu protiv zapinjanja ili mazivo (npr. mast na bazi bakra ili nikla) na navoje vijaka prije ugradnje matice. Podmazivanje smanjuje trenje, smanjuje stvaranje topline i djeluje kao fizička barijera između površina navoja.
- Koristite male brzine instalacije: Izbjegavajte udarne ključeve za kritične sklopove od nehrđajućeg čelika. Koristite ručne alate ili bušilice s promjenjivom brzinom postavljene na najniži efektivni broj okretaja u minuti. Što je niža brzina, manje se topline stvara na sučelju niti.
- Održavajte niti čistima: Zagađivači kao što su prljavština, krhotine ili stari osigurač niti mogu djelovati kao abrazivi, probijajući oksidni sloj i izazivajući trganje. Prije sastavljanja temeljito očistite navoje vijaka i matica.
- Dopustite vrijeme hlađenja: Za sklopove velikog promjera ili velikog predopterećenja, dopustite da se spoj ohladi između prolaza zatezanja kako biste spriječili nakupljanje topline.
- Razmotrite alternativne materijale: Za primjene gdje je habanje uporan problem, razmislite o korištenju vrsta nehrđajućeg čelika sa smanjenom tendencijom habanja (npr. Nitronic 60 ili 316 s posebnim premazom).
5. Proizvodnja i perspektiva kvalitete
Konzistencija oblika navoja i završna obrada površine šesterokutnih matica od nehrđajućeg čelika kritični su čimbenici u sprječavanju habanja. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) obiteljsko je poduzeće pod SEA Monies Metal Co., Ltd., koje nasljeđuje 20 godina obiteljskog iskustva i kvalitetnog naslijeđa u proizvodnji metala. Oslanjajući se na snažne proizvodne kapacitete Shengzhao Metala i prednosti opskrbnog lanca, specijalizirani smo za istraživanje i razvoj, proizvodnju i globalnu prodaju visokokvalitetnih metalnih proizvoda. Pridržavajući se obiteljske težnje za preciznošću, rigoroznim radnim stavom i dugoročnom predanošću, isporučujemo stabilne i pouzdane proizvode i usluge kupcima diljem svijeta.
Iskorištavanjem tvorničkih robusnih istraživačko-razvojnih i proizvodnih mogućnosti, specijalizirani smo za zakovice visoke čvrstoće, vijke, matice, podloške, igle, vijke i razne nestandardne prilagođene dijelove. Naš asortiman proizvoda pokriva materijale uključujući nehrđajući čelik, legirani čelik, legure aluminija, bakar i posebne legure, koristeći postupke kao što su hladno kovanje, vruće kovanje i CNC obrada. Naši proizvodi se izvoze u više od 25 zemalja, opslužujući više od 200 klijenata.
Chance & Union je predan besprijekornom povezivanju "Proizvedeno u Kini" s međunarodnim tržištem, pružajući globalnim kupcima sveobuhvatna rješenja za pričvršćivanje od istraživanja i razvoja do masovne proizvodnje putem profesionalne tehnologije i iznimne kvalitete. Za šesterokutne matice od nehrđajućeg čelika nudimo glatku završnu obradu navoja i možemo ponuditi dodatne površinske tretmane (kao što je pasivizacija ili premazivanje) kako bismo smanjili tendenciju habanja. Uz svaku isporuku također uključujemo upute za instalaciju kako bismo spriječili habanje na terenu.
6. Često postavljana pitanja (FAQ)
- Q1: Can I use impact wrenches on A2-70 or A4-80 stainless steel nuts?
O: To se jako obeshrabruje. Udari udarnog ključa velikom brzinom i velikim okretnim momentom stvaraju značajnu toplinu uslijed trenja, dramatično povećavajući rizik od nagrizanja. Za kritične sklopove treba koristiti samo ručne alate ili bušilice male brzine s promjenjivom brzinom. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) preporučuje korištenje moment ključa s kontroliranom brzinom za sve instalacije od nehrđajućeg čelika. - P2: Utječe li završna obrada površine navoja na sklonost trganju?
O: Da. Glatkija površina navoja (npr. valjani navoji, a ne rezani navoji) ima niži koeficijent trenja i smanjenu tendenciju iniciranja trganja. Valjani navoji također imaju konzistentniji profil površine. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) koristi procese hladnog sastavljanja i valjanja navoja za proizvodnju matica od nehrđajućeg čelika s vrhunskom završnom obradom površine, čime se smanjuje rizik od habanja. - P3: Koje je najbolje mazivo za sprječavanje nagrizanja matica od nehrđajućeg čelika?
O: Smjesa protiv zapinjanja na bazi bakra ili nikla vrlo je učinkovita. Ova maziva sadrže fine metalne čestice koje djeluju kao čvrsta barijera maziva, sprječavajući kontakt metala s metalom. Učinkoviti su i na visokim temperaturama. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) može pružiti smjernice za sastavljanje i, u nekim slučajevima, isporučiti matice s prethodno nanesenim premazom maziva.
