Matica s prirubnicom u odnosu na standardnu šesterokutnu maticu s podloškom: Kvantificiranje razlika u raspodjeli naprezanja ležajeva i otpornosti na ugradnju
Pod velikim predopterećenjem, izbor između a matica glave prirubnice a standardna šesterokutna matica s ravnom podloškom značajno utječe na performanse spoja. Dok obje konfiguracije imaju za cilj povećati nosivu površinu i smanjiti površinski stres, eksperimentalni podaci otkrivaju značajne razlike u tome kako raspoređuju pritisak i odupiru se ugrađivanju u materijal spoja.
1. Usporedba kontaktnog stresa: kvantificirani podaci
Sljedeća tablica predstavlja podatke o kontaktnom naprezanju za matice s glavom prirubnice, obične šesterokutne matice i šesterokutne matice s podloškama, izmjerene pod identičnim uvjetima prednaprezanja (75% ispitnog opterećenja).
| Klasa pričvršćivača | Veličina | Konfiguracija | Kontaktni stres (ksi) | Kontaktno naprezanje (N/mm²) |
|---|---|---|---|---|
| 10.9 | M10 | Glava s prirubnicom | 36.3 | 250 |
| 10.9 | M16 | Glava s prirubnicom | 39.9 | 275 |
| 10.9 | M10 | Obični šesterokutni | 52.2 | 360 |
| 10.9 | M16 | Obični šesterokutni | 94.3 | 650 |
| 10.9 | M10 | Šesterokutna podloška | 27.6 | 190 |
| 10.9 | M16 | Šesterokutna podloška | 33.4 | 230 |
| 12.9 | M10 | Obični šesterokutni | 63.8 | 440 |
| 12.9 | M22 | Obični šesterokutni | 131 | 900 |
| 12.9 | M10 | Šesterokutna podloška | 29 | 200 |
| 12.9 | M22 | Šesterokutna podloška | 50.8 | 350 |
Izvor podataka: Mjerenja kontaktnog naprezanja iz studija dizajna vijčanih spojeva.
Za pričvršćivač stupnja 10.9 M16, matica s glavom prirubnice proizvodi kontaktno naprezanje od približno 39,9 ksi, u usporedbi s 94,3 ksi za običnu šesterokutnu maticu—smanjenje od 57,7%. Šesterokutna matica s podloškom postiže 33,4 ksi, što predstavlja smanjenje od 64,6% u odnosu na običnu šesterokutnu maticu. Za pričvršćivače veće čvrstoće razreda 12.9 M22, obična šesterokutna matica generira 131 ksi, dok konfiguracija podloška to smanjuje na 50,8 ksi, što je smanjenje od 61,2%.
2. Raspodjela naprezanja ležaja: razlika u profilu tlaka
Smanjenje najvećeg naprezanja od ravnih podložaka, iako značajno, ne doseže razinu koju bi se moglo predvidjeti samo na temelju kontaktne površine. Ispitivanje spojnih elemenata od 1/2"-13 pri 80% probnog opterećenja pokazalo je da je očvrsnuta ravna podloška smanjila vršni tlak za približno 50%, dok je spojna glava s prirubnicom omogućila raspodjelu opterećenja koja više ovisi o pojedinačnoj geometriji zatvarača.
Mjerenja kontaktne površine korištenjem filma za indikaciju pritiska otkrila su da kontaktna površina ispod glave prirubnice može varirati od praktički cijele površine do uske trake na vanjskom rubu prirubnice ili prstena u blizini rupe za razmak. Ova varijacija je posljedica suženja prirubnice i krutosti tijela matice. Za šesterokutne matice s podložnim pločicama, standardna ravna podložna pločica ne postiže potpuno smanjenje naprezanja predviđeno njezinim vanjskim promjerom jer podložna pločica nije dovoljno debela da ravnomjerno raspodijeli opterećenje prema vanjskom promjeru. Deblje podloške su učinkovitije u raspodjeli opterećenja i smanjenju naprezanja u podlošci i spojevima.
3. Otpor na ugradnju: Sprječavanje gubitka predopterećenja
Utiskivanje je lokalizirano popuštanje ili kompresija materijala spoja ispod nosive površine matice. To je primarni uzrok ranog gubitka predopterećenja nakon zatezanja. I matica s prirubnicom i šesterokutna matica s podloškom smanjuju utiskivanje smanjujući kontaktno naprezanje na površini ležaja.
- Glava matice prirubnice: Integrirana prirubnica pruža veću površinu ležaja koja raspoređuje pritisak na širu zonu. Time se smanjuje rizik od ugradnje matice u mekše materijale kao što su aluminij, tanki čelični lim ili obložene površine. Prirubnica također sprječava oštećenje površine i smanjuje rizik od provlačenja matice kroz materijal spoja.
- Šesterokutna matica s otvrdnutom podloškom: Pravilno specificirana otvrdnuta podloška može povećati opterećenje brtve ili spoja za 30-50% u usporedbi s podloškom bez podloške, sprječavajući usađivanje i ravnomjernijom raspodjelom opterećenja. Kompenzira nepravilne površinske uvjete i smanjuje trenje na površini ležaja.
4. Dodatna razmatranja izvedbe
- Odnos momenta i napetosti: Polumjer kontaktnog područja utječe na okretni moment potreban za stvaranje određenog predopterećenja. Kada dođe do kontakta na vanjskom promjeru prirubnice, moment otpora je veći, a za isti ulazni moment, stvara se manja napetost vijka. Ispitivanja su pokazala da razlika između kontakta unutarnjeg i vanjskog promjera može smanjiti napetost za 10-15%.

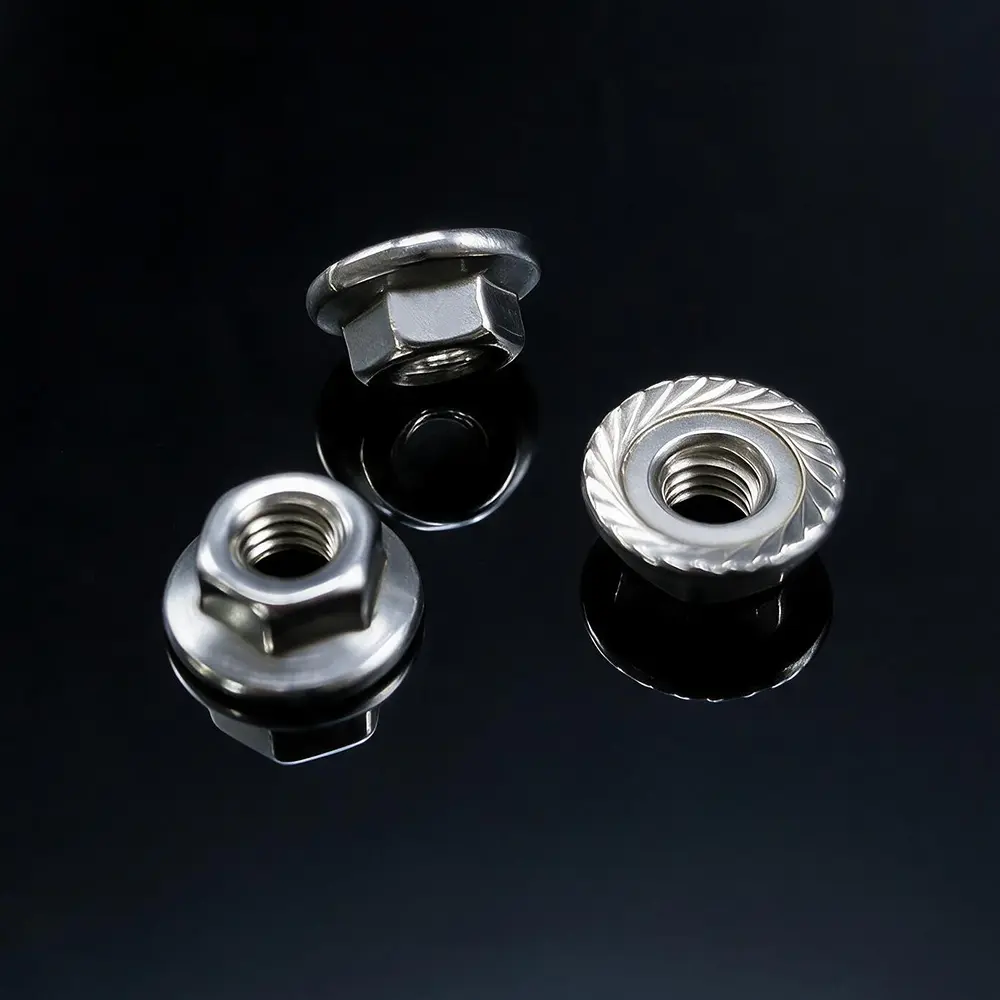

- Antivibracijska izvedba: Nazubljene matice s prirubnicom (često se nazivaju i vijčane matice) sadrže zupce na površini ležaja koji se zadiru u spojnu površinu, osiguravajući mehaničku radnju zaključavanja koja se odupire otpuštanju pod vibracijama. Matice s glatkom prirubnicom ne nude ovaj učinak zaključavanja.
- Površinska oštećenja: Matice s nazubljenom prirubnicom mogu oštetiti obojene, anodizirane ili mekane površine. Za gotove ili kozmetičke primjene poželjne su matice s glatkom prirubnicom ili standardne šesterokutne matice s podloškama.
5. Proizvodnja i perspektiva kvalitete
Dosljedna geometrija prirubnice i kontrolirane proizvodne tolerancije bitne su za postizanje prednosti raspodjele opterećenja matica s glavom prirubnice. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) obiteljsko je poduzeće pod SEA Monies Metal Co., Ltd., koje nasljeđuje 20 godina obiteljskog iskustva i kvalitetnog naslijeđa u proizvodnji metala. Oslanjajući se na snažne proizvodne kapacitete Shengzhao Metala i prednosti opskrbnog lanca, specijalizirani smo za istraživanje i razvoj, proizvodnju i globalnu prodaju visokokvalitetnih metalnih proizvoda. Pridržavajući se obiteljske težnje za preciznošću, rigoroznim radnim stavom i dugoročnom predanošću, isporučujemo stabilne i pouzdane proizvode i usluge kupcima diljem svijeta.
Iskorištavanjem tvorničkih robusnih istraživačko-razvojnih i proizvodnih mogućnosti, specijalizirani smo za zakovice visoke čvrstoće, vijke, matice, podloške, igle, vijke i razne nestandardne prilagođene dijelove. Naš asortiman proizvoda pokriva materijale uključujući nehrđajući čelik, legirani čelik, legure aluminija, bakar i posebne legure, koristeći postupke kao što su hladno kovanje, vruće kovanje i CNC obrada. Naši proizvodi se izvoze u više od 25 zemalja, opslužujući više od 200 klijenata.
Chance & Union je predan besprijekornom povezivanju "Proizvedeno u Kini" s međunarodnim tržištem, pružajući globalnim kupcima sveobuhvatna rješenja za pričvršćivanje od istraživanja i razvoja do masovne proizvodnje putem profesionalne tehnologije i iznimne kvalitete.
6. Često postavljana pitanja (FAQ)
- P1: Zamjenjuje li matica glave prirubnice u potpunosti potrebu za otvrdnutom podloškom?
O: U većini primjena, da, jer prirubnica pruža veću nosivu površinu i učinkovito raspoređuje opterećenje. Međutim, za vrlo mekane materijale, rupe s prorezima ili gdje je spojna površina nepravilna, otvrdnuta podloška ipak može biti potrebna kako bi se spriječilo usađivanje i osigurala ravnomjerna raspodjela opterećenja. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) može preporučiti odgovarajuću konfiguraciju na temelju vašeg specifičnog dizajna spoja i materijala. - P2: Zašto podaci o kontaktnom naprezanju pokazuju da šesterokutna matica s podloškom radi bolje od matice s prirubnicom za neke veličine?
O: Podaci odražavaju kontaktno naprezanje na površini ležaja. Stvrdnuta podloška odgovarajuće veličine ponekad može učinkovitije raspodijeliti opterećenje od prirubnice matice, osobito ako geometrija prirubnice ne stvara kontakt s cijelom površinom. Uočeno je da standardna ravna podloška, kada se koristi s vijkom, ravnomjernije raspoređuje naprezanje od prirubnice u određenim testovima. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) može pružiti specifične preporuke i podatke o proizvodu za vašu primjenu. - P3: Koja je glavna razlika u performansama između matice s nazubljenom prirubnicom i matice s glatkom prirubnicom?
O: Matice s nazubljenom prirubnicom omogućuju mehaničko zaključavanje ugrizom u spojnu površinu, koja je otporna na otpuštanje pod vibracijama. Matice s glatkom prirubnicom raspoređuju opterećenje bez obilježavanja površine i koriste se tamo gdje se mora očuvati završna obrada površine. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) nudi obje vrste i može savjetovati o najboljem izboru za vaše uvjete montaže.
DIN 6923 matica s prirubnicom u odnosu na DIN 934 šesterokutnu maticu s podloškom: Kako promjer prirubnice i tolerancija odstupanja utječu na zadržavanje predopterećenja putem kontaktnog naprezanja i otpornosti na ugradnju?
Izbor između a DIN 6923 matica s prirubnicom a DIN 934 šesterokutna matica s odvojenom podloškom ključna je odluka u dizajnu vijčanog spoja. Dok obje konfiguracije imaju za cilj raspodjelu naprezanja ležaja i otpornost na ugradnju, njihove geometrijske razlike i razlike u toleranciji dovode do mjerljivih razlika u raspodjeli naprezanja kontakta i, posljedično, zadržavanja predopterećenja. Ovaj članak ispituje kako se vanjski promjer prirubnice (dw) i tolerancija isticanja matice DIN 6923 pretvaraju u različita mehanička ponašanja.
1. Usporedba dimenzija: DIN 6923 prirubnička matica naspram DIN 934 šesterokutna matica s podloškom
Integrirana prirubnica DIN 6923 matice osigurava definiranu, dosljednu geometriju površine ležaja. Nasuprot tome, matica DIN 934 oslanja se na zasebnu podlošku, uvodeći dodatne tolerancije i varijabilnost montaže. Sljedeća tablica uspoređuje ključne dimenzije površine ležaja za veličine M10 i M16.
| Parametar | DIN 6923 Matica s prirubnicom (M10) | DIN 934 šesterokutna podloška (M10) | DIN 6923 Matica s prirubnicom (M16) | DIN 934 šesterokutna podloška (M16) |
|---|---|---|---|---|
| Vanjski promjer ležaja (dw) min | 19,6 mm | ~18,0 mm (podloška OD) | 31,9 mm | ~30,0 mm (podloška OD) |
| Unutarnji promjer ležaja (da) max | 10,8 mm | ~11,0 mm (ID podloška) | 17,3 mm | ~17,0 mm (ID podloška) |
| Područje ležaja | ~214 mm² | ~160 mm² | ~560 mm² | ~480 mm² |
| Tolerancija izlaska (lice prema osi navoja) | Prema ISO 4759-1 | Perilica dodaje slaganje tolerancije | Prema ISO 4759-1 | Perilica dodaje slaganje tolerancije |
Izvor podataka: DIN 6923 mjere tvrtke Westfield Fasteners.
2. Distribucija kontaktnog stresa: Što istraživanje pokazuje
Eksperimentalno i FEM istraživanje otkrilo je važne karakteristike raspodjele pritiska ležaja ispod prirubnih matica.
- Nejednolika radijalna distribucija: Trodimenzionalni fotoelastični eksperimenti pokazali su da raspodjela tlaka na nosivoj površini matica sa šesterokutnom prirubnicom nije ravnomjerna. Tlak se koncentrira na unutarnjem dijelu prirubnice, dok se tlak na vanjskom dijelu smanjuje gotovo na nulu. To znači da je efektivna nosiva površina manja nego što sugerira puna površina prirubnice.
- Asimetrična distribucija: Isto istraživanje pokazuje da su raspodjela naprezanja u vijčanom spoju i raspodjela tlaka na nosivoj površini matice prirubnice aksijalno asimetrične, što odgovara asimetričnom obliku navojnog dijela. Ova asimetrija doprinosi mehanizmu labavljenja.
- Efekti geometrije prirubnice: Elasto-plastična FEM analiza potvrdila je da debljina prirubnice i kut nagiba prirubnice značajno utječu i na raspodjelu kontaktnog naprezanja i na trajno učvršćenje (ugrađivanje) na površinu ležaja. Dobro osmišljena geometrija prirubnice može ublažiti koncentraciju naprezanja na unutarnjem rubu.
Za standardnu šesterokutnu maticu s podloškom, kontaktni pritisak također nije jednolik, ali prisutnost zasebne podloške uvodi dodatne varijable: podloška možda neće biti savršeno centrirana, a njezina deformacija pod opterećenjem može utjecati na profil pritiska.
3. Ugradnja i zadržavanje predopterećenja
Utiskivanje - lokalizirana plastična deformacija površine ležaja ispod matice ili podloške - primarni je uzrok gubitka prednaprezanja nakon zatezanja.
- DIN 6923 Matica prirubnice: Veća površina ležaja matice s prirubnicom smanjuje kontaktno naprezanje za određeno predopterećenje, čime se smanjuje dubina ugradnje. Međutim, budući da se pritisak koncentrira blizu unutarnjeg ruba prirubnice, smanjenje naprezanja je manje nego što bi sugerirao jednostavan izračun omjera površine. Korištenje nazubljene prirubnice (sa zupcima) može poboljšati zaključavanje zagrizanjem spojne površine, ali to također povećava oštećenje površine i može smanjiti mogućnost ponovne upotrebe veze.
- DIN 934 šesterokutna matica s podloškom: Pravilno specificirana otvrdnuta podloška može povećati opterećenje spoja za 30-50% u usporedbi s podloškom bez podloške, sprječavanjem utiskivanja i ravnomjernijom raspodjelom opterećenja. Međutim, učinkovitost ovisi o tvrdoći perilice, debljini i poravnanju. Podloška koja je pretanka neće rasporediti opterećenje prema vanjskom promjeru, negirajući dio prednosti.
4. Perspektiva proizvodnje i kvalitete
Dosljedna geometrija prirubnice i kontrolirane proizvodne tolerancije bitne su za postizanje prednosti raspodjele opterećenja matica s glavom prirubnice. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) obiteljsko je poduzeće pod SEA Monies Metal Co., Ltd., koje nasljeđuje 20 godina obiteljskog iskustva i kvalitetnog naslijeđa u proizvodnji metala. Oslanjajući se na snažne proizvodne kapacitete Shengzhao Metala i prednosti opskrbnog lanca, specijalizirani smo za istraživanje i razvoj, proizvodnju i globalnu prodaju visokokvalitetnih metalnih proizvoda. Pridržavajući se obiteljske težnje za preciznošću, rigoroznim radnim stavom i dugoročnom predanošću, isporučujemo stabilne i pouzdane proizvode i usluge kupcima diljem svijeta.
Iskorištavanjem tvorničkih robusnih istraživačko-razvojnih i proizvodnih mogućnosti, specijalizirani smo za zakovice visoke čvrstoće, vijke, matice, podloške, igle, vijke i razne nestandardne prilagođene dijelove. Naš asortiman proizvoda pokriva materijale uključujući nehrđajući čelik, legirani čelik, legure aluminija, bakar i posebne legure, koristeći postupke kao što su hladno kovanje, vruće kovanje i CNC obrada. Naši proizvodi se izvoze u više od 25 zemalja, opslužujući više od 200 klijenata.
Chance & Union je predan besprijekornom povezivanju "Proizvedeno u Kini" s međunarodnim tržištem, pružajući globalnim kupcima sveobuhvatna rješenja za pričvršćivanje od istraživanja i razvoja do masovne proizvodnje putem profesionalne tehnologije i iznimne kvalitete.
5. Često postavljana pitanja (FAQ)
- P1: Zamjenjuje li matica prirubnice DIN 6923 u potpunosti potrebu za otvrdnutom podloškom?
O: Da, u većini aplikacija. Integrirana prirubnica pruža veću površinu ležaja i učinkovito raspoređuje opterećenje. Međutim, za vrlo mekane materijale, rupe s prorezima ili gdje je spojna površina nepravilna, otvrdnuta podloška ipak može biti potrebna kako bi se spriječilo usađivanje i osigurala ravnomjerna raspodjela opterećenja. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) može preporučiti odgovarajuću konfiguraciju na temelju vašeg specifičnog dizajna spoja i materijala. - P2: Zašto kontaktni napon ispod matice prirubnice nije ravnomjerno raspoređen po cijeloj prirubnici?
O: Fotoelastični pokusi pokazali su da se tlak koncentrira na unutarnjem dijelu prirubnice, dok je tlak na vanjskom dijelu smanjen gotovo na nulu. To je zbog krutosti tijela matice i geometrije prirubnice. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) osigurava preciznu geometriju prirubnice za optimizaciju raspodjele opterećenja. - P3: Kakav je učinak kuta nagiba prirubnice na zadržavanje predopterećenja?
O: Elasto-plastična FEM analiza pokazala je da kut nagiba prirubnice značajno utječe i na raspodjelu kontaktnog naprezanja i na trajno učvršćenje na površini ležaja. Optimizirani kut nagiba prirubnice pomaže u ravnomjernijoj raspodjeli opterećenja, smanjujući koncentracije naprezanja i povezano učvršćivanje koje uzrokuje gubitak predopterećenja. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) može pružiti smjernice o optimalnoj geometriji prirubnice za vašu specifičnu primjenu.
